Рекомендации по строительству

Введение

В приведенных рекомендациях раскрыты нюансы построения монолитных бескаркасных зданий и построек из элементов (блоков) несъемной опалубки с применением самозатухающего полистирола, производство которого осуществляется по ТУ 5225-004-53752527-2009 на заводе ООО «Радомир».

Документ содержит информацию о подборе вида фундамента, особенностях построения каждого этажа, прокладки технологических отверстий, трубопроводов, коммуникаций, а также установке электрической проводки, сантехники, покрытии фасада штукатуркой, отделке внутренней части зданий, хранения и транспортировки.

Данные советы направлены на специалистов строительных и проектных компаний, которые занимаются строительством гражданских и жилищных объектов.

  1. Описание блоков

    Пенополистирольные опалубочные блоки ООО «Радомир» делаются из суспензированного вспененного полистирола с добавлением антипирена формовочным методом. Разрешено использование элементов в строительстве и в качестве частей несъемной опалубки при строительстве стен из железобетона, и как самостоятельные элементы.
    Блоки обладают ненарушенной структурой, благодаря чему они могут выступать в качестве защиты не только от холода, жары и посторонних звуков, но и влаги. При этом они хорошо пропускают пар. Каждый блок имеет пустоты, в процессе строительства их необходимо залить бетоном. Таким образом, получается фактически монолитная стена.

    1. Условия
      • Если используются стандартные материалы, строительство может затянуться надолго, в то время как для возведения стены из пенополистирольной опалубки размером 1 метр квадратный потребуется менее получаса. Благодаря несъемной опалубке, работа будет двигаться в 3-4 раза быстрее по сравнению со стандартным строительством.
      • Вес стены из пенополистирольной опалубки размером 1 метр квадратный составляет 360 кг, в то время как аналогичная стена из кирпича весит 960 кг. Таким образом, уменьшается нагрузка на фундамент.
      • Стоимость стен из пенополистирольной опалубки ниже в 2 раза, чем цена кирпичной стены.
      • 25-сантиметровая стена будет сохранять тепло не хуже, чем 1,8-метровая кирпичная. Таким образом, отопление потребуется только при температуре от нуля градусов и ниже.
    2. Характеристики блоков несъемной опалубки из пенополистирола Главный плюс использования блоков для несъемной опалубки заключается в малом весе элементов, простой технологии и, как следствие, отсутствии необходимости использовать специальную тяжелую технику в процессе строительных работ. Благодаря этому, применение блоков позволит сэкономить как время, так и финансовые средства. Также в несколько раз снижается стоимость эксплуатации зданий. Это делает данный тип блоков незаменимым для коттеджного строительства.

      Блоки из пенополистирола легко пропускают пар, но при этом не впитывают влагу. В холодную погоду материал сохраняет все свои химические и физические характеристики. Также пенополистирол легко выносит температуру до +90 градусов Цельсия. Постройки, в возведении которых используется несъемная опалубка, обладают высокой степенью надежности и долговечности, прослужат существенно дольше стен из традиционных стройматериалов.

      Вес одного блока несъемной опалубки ограничивается 1,5 кг, благодаря чему можно отказаться от использования мощных и дорогих подъемных кранов. Необходимо приобрести только бетононасос с подачей смеси с осадкой конуса 9-10 см, комплект инвентарных стоек и прогонов, а также ручные электрические инструменты. Этого набора хватит для проведения всех действий.

      Характеристики элементов несъемной опалубки из пенополистирола:

      № п/п Наименование показателя Значение
      1. Плотность, кг/м3 до 38
      2. Прочность на сжатии при 10% линейной деформации, МПа, не менее 0,08
      3. Прочность при изгибе, МПа, не менее 0,2
      4. Теплопроводность при температуре (298±5)К, Вт/м*К, не более 0,034
      5. Время самостоятельного горения, с, не более 4
      6. Водопоглощение за 24 ч, % по объему, не более 2
      7. Группа горючести Г3
      8. Группа воспламеняемости В2
      9. Коэффициент дымообразования Д2

      Параметры возводимых стен:

      Размеры опалубки 1000*250*250 мм

      Толщина боковой стенки 50 мм Количество опалубки на 1 м2 стены 4 шт
      Вес одного блока 0.750 кг
      Вес 1 м2 стены (без бетона) 3 кг
      Вес 1 м2 стены с бетоном 360 кг
      Объем пенополистирола в опалубке 0.028 м3
      Объем полости заполняемый бетоном 0,032 м3
      Объем пенополистирола на 1 м2 0,112 м3
      Объем бетона на 1 м2 стены 0.128 м3
    3. Материал блоков Базовый материал, который используется для производства блоков — полистирол. Для блоков пенополистирольной опалубки используется суспензированный всепененный полистирол (ГОСТ 15588-86 (СТ СЭВ 5068-85), марка 35) либо любой аналогичный материал зарубежного производства. В пенополистирол добавляется антипирен. Полистирол — ячеистый материал, в состав которого входят атомы углерода и водорода. Пенополистирол производится из полистирольных шариков, в состав которых входят добавки для защиты от огня и газообразующий реагент. На реагент действует теплый пар, после чего происходит образование шариков-полуфабриката (из размер увеличивается до 10-12 раз) либо многоячеистых частиц, устойчивых к воздействию воды. После того, как из шариков выходит вся влага, реагент конденсируется, а внутрь проникает воздух. Пенополистирол — неопасный материал, он не радиоактивен, держит форму при температуре вплоть до 90 градусов Цельсия, не подвержен воздействию холода. Благодаря тому, что пенополистирол обладает высокими теплоизоляционными свойствами, в процессе строительства и эксплуатации дома не имеют значения сжатие и расширения из-за смены температур. Этот материал не замерзает, а следовательно, не размораживается. Это исключает возможность возникновения трещин и способствует долгой службе здания.
      1. Основные характеристики пенополистирола:
        • Низкая удельная теплопроводность и низкий уровень термического расширения. Таким образом, пенополистирол выступает в качестве надежного теплоизоляционного материала. Дело в том, что он на 98% состоит из воздуха, и лишь 2% принадлежат непосредственно полистиролу. Уровень теплопроводности воздуха минимален. Поэтому уровень теплопроводности составляет 0,037-0,043 Вт/мК. Теплопроводность кирпича при этом составляет 0,7 Вт/мК, древесины - 0,12 Вт/мК, керамзита - 0,12 Вт/мК. Также пенополистирол обеспечивает более качественную термоизоляцию, чем любой другой стройматериал. Уровень теплозащиты деревянной стены толщиной 45 см или кирпичной стены толщиной 2 м 10 см равен степени защиты 12-сантиметровой стены из пенополистирола. Качественная теплозащита дает возможность сэкономить на электроэнергии.
        • Один из наиболее качественных теплоизоляционных материалов. Если при строительстве здания использовался пенополистирол, дальнейшие расходы на отопление существенно снизятся. Благодаря им, материал рекомендуется использовать для теплоизоляции складов и холодильных камер.
        • Высокий уровень звукоизоляции. Пенополистирол хорошо защищает от ударного шума, обеспечивает высокую степень звукопоглощения и даже превращает посторонные шумы в тепло. Все материалы с низкой теплопроводностью, свободно пропускающие пар, хорошо подходят для звукоизоляции, и пенополистирол — не исключение. Его ячеистая структура выступит в качестве надежной защиты помещения от посторонних звуков.
        • Стабильная структура материала и неподверженность температурному воздействию. В мороз либо при температуре вплоть до 90 градусов Цельсия пенополистирол гарантированно сохранит все свои эксплуатационные характеристики.
        • Устойчивость к воздействию химических веществ и биологических факторов. Так, вспененный полистирол нормально переносит длительное воздействие солевых растворов, включая морскую воду, кислоты (помимо уксусной и концентрированной азотной), мыл, отбеливателей (хлорная вода, раствор перекиси водорода, гипохлорид), извести, нашатырного спирта, битума, гипса, водорастворимых клеящих красок, кремнийорганического масла, гипса и ряда других веществ. Пенополистирол не привлекает микроорганизмы и насекомых, поскольку является синтетическим продуктом. Как следствие, он не способствует их размножению.
        • Влагостойкость и высокая степень сопротивления диффузии паров, образованных из воды. Полистироловые элементы не впитывают влагу, не разбухают, не растворяются.
        • Огнеупорность. При температуре от -200 до +85 градусов Цельсия пенополистирол можно использовать без проблем.
        • Экологическая чистота. Полистирольный пенопласт состоит из водорода и углерода, поэтому он является безопасным для окружающей среды, людей и животных материалом. Он не ядовит, не имеет запаха или токсичных выделений, не является причиной возникновения пыли. Утилизация материала также происходит без ущерба для природы. Вспененный полистирол подвергается дальнейшей переработке и является самым безопасным и чистым материалом для теплоизоляции на сегодняшний день. Его не зря используют для изготовления упаковки детских игрушек, продуктов, предметов бытового назначения. Благодаря экологической чистоте, вспененный полистирол применяется даже для производства одноразовой посуды.

        Системы несъемной опалубки пользуются спросом в США, Канаде и наиболее развитых странах Европы. Они неоднократно проверены учеными на безопасность и соответствуют всем требованиям. Также доказана возможность их использования в регионах со сложным климатом.

        Несъемную опалубку используют в самых разных областях строительства. Зачастую без них не обходится возведение современных домов, зданий социального назначения (таких, как магазины, спортзалы, торговые центры), складов. Также пенополистирол нашел применение и в сельскохозяйственном строительстве. Устройство современных плавательных бассейнов также предполагает применение данной системы. Пенополистирол позволит предотвратить чрезмерную отдачу тепла в грунт. Высокая прочность готовой стены с несъемной опалубкой с элементами из вспененного полистирола позволяет делать надстройки (не более двух этажей).

        С недавних пор началось использование несъемной опалубки для строительства чердаков и мансард. Малый вес не оказывает серьезного воздействия на состояние фундамента и стен.

        Технология опалубки

        Система опалубки весьма проста, для нее не потребуется использовать тяжелую строительную технику или нанимать специалистов.

        После подготовки земли к строительству, закладывается фундамент. По его периметру устанавливаются опалубочные элементы, затем происходит проверка расстояний. Нужно сделать так, чтобы все блоки встали ровно, поскольку в противном случае дальнейшие действия не будут выполнены достаточно качественно.

        Затем необходимо проложить канализацию и вентиляцию, заложить каркас из арматуры. Из блоков опалубки происходит монтаж части стены, после чего он может быть подвергнут армированию. Следующий пункт — наполнение бетоном пустот в блоках.

        Для создания углов применяются блоки особого типа (угловые), хотя если их нет, хватит торцевых и базовых прямых блоков. Армирование углов является непременным условием при строительстве. В сам угловой элемент закладываются четыре прута арматуры, а в расположенные рядом с ней по горизонтали — еще по одному. Также армирование является обязательным для оконных и дверных проемов.

        Когда бетон застынет, блоки останутся частью стены. Элементы несъемной опалубки специально сделаны таким образом, чтобы быть максимально герметичными, полностью соответствовать размеру и форме стены, а также предотвратить вытекание бетона. Пенополистирол станет надежным звуко- и шумоизоляционными материалом, он предотвращает появление мостиков холода и позволяет сохранить тепло зимой и прохладу летом.

        В итоге, после выполнения простой строительной операции, создается утепленная монолитная стена. Конструктивные соединения и узлы сделают готовую конструкцию невероятно прочной. Именно поэтому пенополистирол — великолепный строительный материал для сейсмоопасных районов.

        Число модулей, подобных кирпичикам детского конструктора, очень велико. Все они отлично соединяются друг с другом, что позволяет делать как стандартные конструкции, так и дома с необычными углами поворота или даже плавным скруглением. Такие необычные решения можно воплотить в реальность также быстро и просто, как и строительство обыкновенной стены. Цены при этом минимальны.

        Ассортимент модулей

        ООО «Радомир» предлагает широкий ассортимент разнообразных блоков несъемной опалубки, которые отличаются друг от друга по форме. Представлено больше 15 различных блоков — угловые, поворотные, прямые стеновые, потолочные, Т-образные, торцевые заглушки. Широкий выбор элементов дает возможность создавать не только типовые конструкции, но и весьма нестандартные.

        Все блоки имеют разную форму и предназначения. Некоторые из них выпускаются для коттеджного строительства, другие для многоэтажного. Также существуют деления по толщине стенок каждого отдельного блока.

        Рекомендации по технологии возведения построек

        Рекомендации по строительству фундамента

        Для трехэтажных зданий с несъемной опалубкой рекомендуется установить ленточный фундамент из сборных бетонных блоков или монолитного железобетона.

        Определение толщины монолитной ленты и ее армирование стоит проводить соответственно нагрузкам на фундамент, а также инженерно-геологическим условиям местности.

        Если грунтовые условия являются простыми, как основание для фундамента выступают грунты с расчетным сопротивлением R0 2 кгс/см2 (крупный, средне-крупный, мелкий песок, суперси, глины с коэффициентом пористости 0.8, сугленки с коэффициентом пористости 0.5), следует пользоваться следующими указаниями по ширине ленты:

        400 мм – под самонесущую наружную стену;
        700 мм – под несущую стену здания с пролетами 3м;
        800 мм – под несущую стену здания с пролетами 4м;
        900 мм – под несущую стену здания с пролетами 5м;
        1100 мм – под несущую стену здания с пролетами 6м;
        1200 мм – под несущую стену здания с пролетами 7м;
        1400 мм – под несущую стену здания с пролетами 8м.

        В Московской и Владимирской областях глубина заложения подошвы фундамента должна составить 1,8 м для крупных и средне-крупных песков, 1,6 м для глин и суглинок.

      2. Рекомендации по строительству монолитных стен По завершении всех работ над фундаментом, следует заняться возведением стен. Обратите внимание на то, что в первый день не стоит устанавливать более одного ряда блоков из пенополистирола. Затем требуется провести замеры готового ряда. Измерять необходимо диагонали, углы, длину стен, установку элементов по вертикали и горизонтали. Если не провести замеры, стены может повести в дальнейшем. Прокладывать канализационные и вентиляционные трубы следует перед заливкой бетоном блоков, как и армирование. По периметру в первый ряд закладывается каркас из арматуры, в состав которого входят четыре скрепленных между собой прута. Расстояние между прутьями должно составить 10 см. Аналогичная конструкция закладывается в оконных и дверных проемах, а также в 1-2 последних рядах перед перекрытием и на углах. Невозможно сразу объяснить, как именно осуществляется армирование. Соответственно этажности будущей постройки и уровню нагрузок на стены рассчитывают горизонтальный и вертикальный шаг армирования, а также параметры арматуры. Все данные вносятся в проектную документацию, на их основе осуществляются дальнейшие действия. Лучшим бетоном в данном случае будет продукт, выходящий под маркой В15. Размеры зерна гравия — в районе 12-14 мм максимум, нужно непременно обеспечить возможность перекачку смеси насосом. Чтобы поддержать водоцементное отношение и сэкономить материал, рекомендуется добавить пластификатор в состав бетона.
      3. Дверные и оконные проемы Перед бетонированием все проемы требуется перекрыть стеновыми блоками (класть из нужно «на сухую»).Таким образом, вы можете избежать проблем при устройстве перемычек и учесть все нюансы проемов. Внутренние горизонтальные поверхности укрепляются при помощи вертикальных подпорок. Их убирают после застывания бетона. Если проект предусматривает наличие арок, такие проемы выкладывают аналогичным образом, а затем вырезают контур арки. Ее нижнюю часть опоясывают материалом, который выступить в качестве съемной опалубки (хорошо подойдет лист металла). Он закроет все отверстия. Соответственно проектной документации требуется выполнить армирование. Бетонирование арочных блоков аналогично бетонированию стеновых. Если требуется дополнительно утеплить арку, можно воспользоваться вспененным полистиролом в листах.
      4. Кровля Соответственно проекту, несущая кровельная конструкция может быть железобетонной либо деревянной. Если кровля делается из дерева, в верхнюю часть стены следует поместить анкеры из металла, чтобы закрепить мауэрлатный брус. Их параметры задаются проектом.
      5. Рекомендации по работе с монолитными перекрытиями ЗАО ООО «Радомир» предлагает конструкцию несъемной опалубки для перекрытий только одного типа — с продольными ребрами. Поперечное армирование нижней зоны не предусмотрено. Таким образом, постройка монолитных перекрытий возможна только при наличии схемы неразрезной или разрезной балки, которая изгибается вдоль ребер. Поперек ребер опирать перекрытия не следует, поскольку это может создать ряд трудностей, которые армирование предусмотреть не может. Производство монтажа монолитных перекрытий и опалубки возможно исключительно с применением добавочных опор, причем их шаг составляет 300 мм ( в соответствии с уровнем прочности вставок из металла). Расчетные нагрузки для данного случая: временные нагрузки - 70 кг/м2, а также вес бетона.
      6. Рекомендации по строительству деревянных и сборных железобетонных перекрытий Установка перекрытий из деревянных накатов и многопустотных плит по металлическим и деревянным балкам разрешена. Тем не менее, при этом следует помнит, что по верху несущей стены нужно устроить армокаменный или железобетонный пояс, шириной 250 мм и более, чтобы создать площадь для опоры этих плит.
      7. Отделка наружная и внутренняя Для подготовки к отделке стен снаружи допускается использование штукатурки. Раствор состоит из цемента, извести и связующего компонента. После подготовки поверхности таким образом, их можно покрыть любой штукатуркой слоем от 20 до 25 мм. Предполагается армирование стекловолокном или сеткой Рабица. Также возможна отделка панелями ПВХ, вагонкой, металлом или специализированной краской для фасадов. Позволяется облицовывать стены в полкирпича, камнем, плиткой. В данном случае требуется через 5 рядов кирпича провести армирование с помощью проволоки, которую закладывают до заливки бетоном. Внутреннюю часть можно отделать более тонким слоем сухой штукатурки — в районе 10 мм. Закреплять ее необходимо посредством клея для вспененного полистирола. Если в помещении влажно, заранее необходимо покрыть стену слоем защитной штукатурки. На стенах можно размещать предметы с небольшим весом (максимум — 4 кг) при помощи гвоздей или шурупов. Более тяжелые предметы крепятся только дюбелями, которые должны войти в монолитную, а не только пенополистироловую часть стены.
      8. Инженерные коммуникации Для монтажа инженерных коммуникаций используются специальные пазы в стеновых блоках. Штробы делаются паяльником с проволочной петлей. После монтажа коммуникаций, их надлежит закрыть монтажной пеной «Макрофлекс». Размещение электрических проводов производится в защитные пластиковые трубы или металлические рукава. Канализационные трубы и вентиляционные короба можно монтировать в стены до бетонирования. При монтаже внутренних систем можно использовать овальные отверстия плит перекрытий.
      9. Рекомендации по установке лестниц Существует несколько типов лестниц, их делят соответственно характеру движения и функциональному предназначению.
        Тип движения, функция
        Крутизна Угол наклона %
        Садовые террасные открытые наружные 14-20 24,9-36,4
        Для массового передвижения 20-30 36,4-57,7
        В жилых домах, в общественных зданиях с небольшим движением, на дачах 30-40 57,7-3,9
        Внешние и внутренние лестницы дач и жилых домов 35-45 70,0 100,0
        Дополнительные или временные лестницы для жилых домов, дач, квартир 45-60 100,0-173,2

        Деление лестниц на типы:

        • В зависимости от расположения, лестница может быть наружной, внутренней или садовой;
        • В зависимости от внешнего вида и частоты использования: основные, дополнительные, декоративные, парадные, входные и др.;
        • По планировке: одно-, двух-, трехмаршевые, криволинейные, прямолинейные, круговые, эллиптические, дугообразные и др.;
        • По материалу: каменные, бетонные, кирпичные, металлические, деревянные, стеклянные, пластиковые и др.;



        На четвертом рисунке изображены основные виды опоры прямолинейных лестниц. Лучшим является вариант d, поскольку он позволяет сделать площадку монолитной с несъемной опалубкой.

        Рекомендации по строительствуРекомендации по строительству

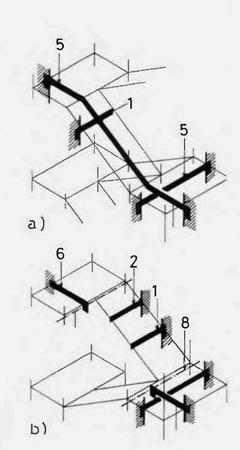

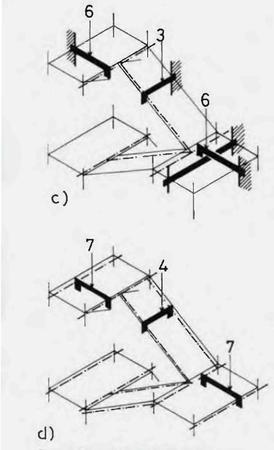

        Рис. 3

        Лестничные марши, лестницы и опоры соответственно функциям лестницы:
        a) Монолитная лестница и две двойных опоры (имеется консольная опора лестничного марша);
        b) Лестница с промежуточной опорой, двухопорным и трехопорным маршем;
        c) Лестница с внешней и внутренней опорой марша;
        d) Лестничный марш и лестничные площадки, опорой для которых выступают балки.

        1. консольная опора;
        2. консольное крепление без опоры;
        3. опора на балку с внешней стороны;
        4. опора на балку с двух сторон;
        5. двухопорная лестничная площадка;
        6. лестничная площадка, опорой для которой является внешняя сторона балки;
        7. лестничная площадка, опертая на две балки;
        8. линия балок.

        Для определения характеристик ступеней лестницы используется данная формула:
        2 m + sz = 60 - 64 см,
        здесь 60 - 64 см – средний человеческий шаг, m – подступенок (высота ступени) в см, a sz – проступь (ширина ступени) в см.

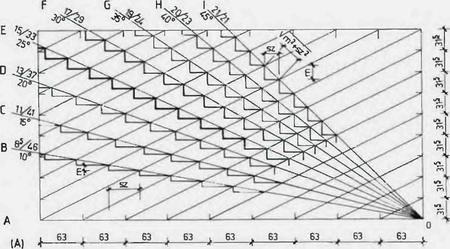

        На рисунке 4 вы можете увидеть перемены в соотношении ширины и высоты ступени соответственно углу спуска/подъема. Там же указано, как именно функция лестницы определяет соотношение sz и m.

        Рекомендации по строительству
        ис. 4. Зависимость характеристик лестницы от того, где она расположена:

        А - горизонтальная плоскость; В - садовая лестница; С - террасная лестница; D - наружная крылечная лестница; Е - лестница в общественном здании; F - лестница в жилом здании; G - лестница в квартире; Н - галерейная лестница;

        Рекомендации по строительствуРекомендации по строительству

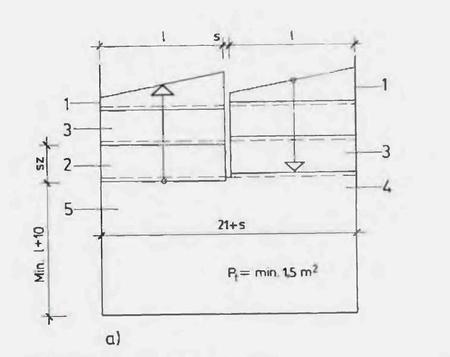

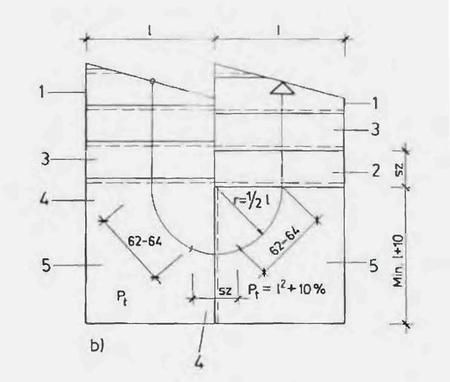

        Рис. 5 Параллельные лестничные марши с площадкой между маршами:

        а) стандартная одноуровневая площадка,
        б) двухуровневая площадка.

        1. лестничный марш;
        2. нижняя фризовая ступень;
        3. основная ступень;
        4. верхняя фризовая ступень;
        5. лестничные площадки.

        Размеры лестничных пролетов могут быть разными — в зависимости от числа ступенек. Ширина пролета зависит от их длины, а длина — от количества.

        Число ступеней в марше:
        - минимальное число – 3
        - обычное число – 7-12
        - максимальное число – 15.

        В лестничный марш входят:
        - нижняя фризовая ступень,
        - n-1 – число основных ступеней;
        - верхняя фризовая ступень.

        Минимальные параметры полезной ширины пролета:

        • Для жилого дома:
          • до 10-ти квартир – 1,20 м
          • до 6-ти квартир – 1,10 м
          • до 2-х квартир – 1,00 м
          • с 1 квартирой – 0,90 м
        • Для внутриквартирной лестницы:
          • прямая лестница – 0,80 м
          • винтовая лестница – 0,80-1,00 м
        • внутриквартирная лестница, ведущая в нежилое помещение – 0,70 м
        • Для подвальной лестницы:
          • в многоквартирном доме – 1,00 м
          • в одноквартирном доме – 0,80 м
        • Для лестницы чердака – 0,70 м
        • Для лестницы частного дома, дачи, коттеджа:
          • наружная лестница – 0,80 м
          • внутренняя лестница – 0,80 м
          • чердачная лестница – 0,60 м
        • Для эвакуационной лестницы
          • соответственно числу проживающих в здании людей, но не меньше 0,80 м
